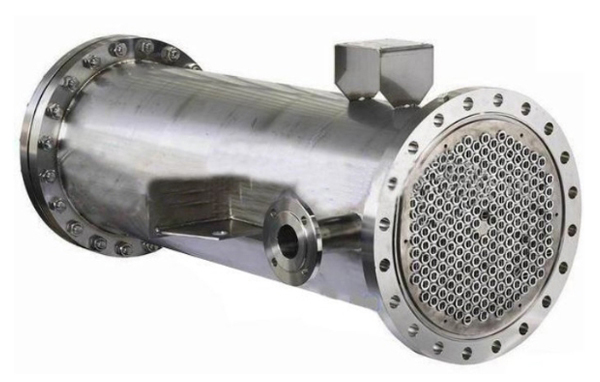

列管式冷凝器主要由外殼、管板(又稱花板)、管制、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管制，管式兩頭固定在管板上。管子在管板上的固定辦法一般選用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩頭法蘭相連，頂蓋與管板之間構成流體的分配室。是現在應用廣泛的一種，其結構簡略、堅固，制作簡略，資料規模廣泛，處理才能能夠很大，適應性強。
進行熱交流時，冷卻水由頂蓋的連接管進入，在管內活動，這條路徑稱為管程；有害蒸氣在管制與殼體之間的空地內活動，這條路徑稱為殼程；管制的表面積就是傳熱面積。在冷凝回收不論是對飽滿蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，由于無論從傳熱、壓力降及打掃方面都比較合理。
列管冷凝器的分類
（1）固定管板式換熱器：結構簡略、緊湊、能承受較高的壓力，造價低，管程清洗便利，管子損壞時易于阻塞或替換
（2）浮頭式換熱器：管內和管間易于清洗，不會發生熱應力；
（3）U形管換熱器：只要一塊管板，管制由多根U形管制組成，管的兩頭固定在同一塊管板上，管子能夠自由伸縮。當殼體與U形換熱器有溫差時，不會發生熱應力。
（4）滑動管板式換熱器：結構簡略，造價低廉，必要時可在管箱增設隔板，強化傳熱。
主要技術參數：
|
規 格 |
公稱直徑DN (mm) |
公稱壓力(MPa) |
L(mm) |
L總 |
|
1m2 |
150 |
0.6 |
1000 |
1280 |
|
1.5 m2 |
200 |
0.6 |
1000 |
1350 |
|
2 m2 |
200 |
0.6 |
1000 |
1350 |
|
3 m2 |
250 |
0.6 |
1000 |
1400 |
|
5 m2 |
250 |
0.6 |
1500 |
1800 |
|
8 m2 |
350 |
0.6 |
2000 |
2400 |
|
10 m2 |
350 |
0.6 |
2000 |
2400 |
|
15 m2 |
400 |
0.6 |
2000 |
2500 |
|
20 m2 |
450 |
0.6 |
2000 |
2500 |
|
25 m2 |
450 |
0.6 |
3000 |
3500 |
|
30 m2 |
450 |
0.6 |
3000 |
3500 |
|
40 m2 |
500 |
0.6 |
3000 |
3650 |
